Interfaccia video HDMI BMW NBT Evo ID5, ID6 IW-EVO-N23

Interfaccia video HDMI BMW NBT Evo ID5, ID6 IW-EVO-N23

• HD-Link IW-EVO-N23 Digital Multi Interface è una interfaccia video multifunzione con ingressi HDMI, LVDS e CVBS con una definizione delle immagini senza compromessi
• E' specificatamente progettata per veicoli Bmw equipaggiati con sistemi di infotainment NBT EVO ID5, ID6 e grazie ad un'applicazione Chip Scaler è in grado di ottimizzare sia i monitor a bassa (6,5") che ad alta risoluzione (8,8" e 10,25")
• Le funzioni dell'interfaccia sono attivabili tramite unità di comando del veicolo e/o volante multifunzione, in base all'equipaggiamento
• L'utilizzo in combinazione con A-LINK (Android Settop box) consente inoltre di comandare alcune funzioni di questo dispositivo tramite i comandi originali della vettura.
• Impostazioni utente avanzate sempre disponibili all'utilizzo tramite l'interfaccia di comando del veicolo
• HD-Link Digital Multi Interface è progettata per espandere le possibilità di connessioni multimediali dei sistemi originali, rendendo così possibile ad esempio collegare i seguenti accessori:
  • Unità di navigazione e multimedia set-top box con connessione video LVDS di alta qualità
  • Wi-fi receiver per smartphone mirroring, Apple Tv, ecc con connessione video HDMI di alta qualità (supporta fino a 720 px)
  • Telecamera posteriore con visualizzazione linee guida dinamiche
  • Telecamera anteriore od OmniVue 360° surrounding system
  • Ricevitore DVB-T od altro dispositivo analogico CVBS
• Di piccole dimensioni per una semplice installazione

Principali caratteristiche:

• 1 ingresso HDMI ad alta risoluzione, tipo connettore HDMI
• 1 ingresso LVDS digital ad alta risoluzione, tipo connettore HDMI
• 1 ingresso AV-source analogico CVBS, tipo connettore RCA
• 1 ingresso analogico per camera frontale, tipo connettore RCA
• 1 ingresso analogico per camera posteriore, tipo connettore RCA
• 1 uscita digitale LVDS per monitor vettura
• 1 uscita USB-5V di supporto, connettore USB Tipo A
• 1 uscita audio stereo analogico, tipo connettore RCA
• 1 uscita 12 V per la telecamera posteriore.

Varianti di prodotto, in base al tipo monitor:

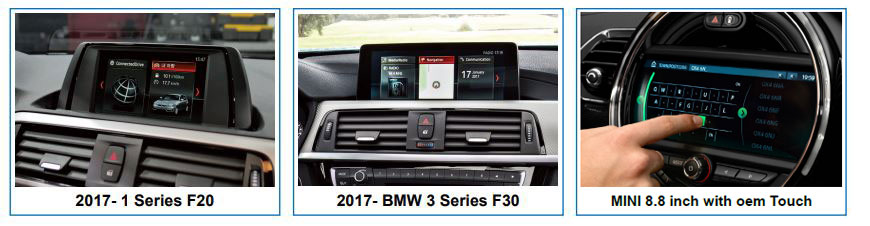

• VARIANTE EVO5:
  • Sistemi NBT EVO ID6 con monitor da 6,5" (non touchscreen) ed 8,8" touchscreen che equipaggiano, tra le altre, le seguenti vetture*:
    • 1 Series (F20) 2017> – NBT EVO i-Drive6 con monitor non touch da 6,5" e con monitor touch da 8,8"
    • 3 Series (F30) 2017> – NBT EVO i-Drive6 con monitor non touch da 6,5" e con monitor touch da 8,8"
    • 5 Series (G30) 2017> – NBT EVO i-Drive6 con monitor non touch da 6,5" e 8,8"
    • Mini (F55, F56, F57) 2017> con monitor touch da 8,8"
    • Mini Clubman (F54) 2017> con monitor touch da 8,8"
    • Mini Countryman (F60) 2017> con monitor touch da 8,8"

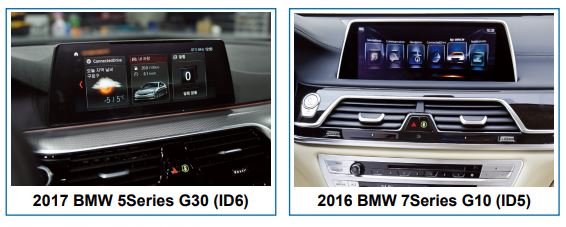

• VARIANTE EVO6:
  • Sistemi NBT EVO ID5, ID6 con monitor da 10,25" touchscreen che equipaggiano, tra le altre, le seguenti vetture*:
    • 5 Series (G30) 2017> – NBT EVO i-Drive6 con monitor touch da 10,25"
    • 6 Series (G32) 2017> – NBT EVO i-Drive6 con monitor touch da 10,25"
    • 7 Series (G11) 2016> – NBT EVO i-Drive5 con monitor touch da 10,25"
    • X3 (G01) 2017> – NBT EVO i-Drive6 con monitor touch da 10,25"
    • X5 (F15) 2017> – NBT EVO i-Drive6, i-Drive5 con monitor touch da 10,25"
    • X6 (F16) 2017> – NBT EVO i-Drive6, i-Drive5 con monitor touch da 10,25"

La confezione comprende:

• HD-Link IW-EVO-N23 Interface
• LVDS Cable
• Power cable
• Quadlock Connector
• AV IN / OUT Cable
• iR cable
• 5-Pin Micro USB cable
• Keypad
• Istruzioni d'installazione (ENG)

Note:

• *La compatibilità è verificata per le vetture e sistemi di infotainment specificatamente riportati in elenco
• In base al luogo d'installazione dell'interfaccia il cavo LVDS originale della vettura per il collegamento al monitor potrebbe essere non sufficientemente lungo.
  • E' disponibile come prodotto opzionale una prolunga LVDS acquistabile separatamente come art scs2281

• L'installazione deve essere eseguita da un tecnico specializzato. Non potremmo essere in alcun caso responsabili per eventuali danni o malfunzionamenti delle apparecchiature in caso di installazione impropria.
• Per una più approfondita ed esaustiva lettura, vi invitiamo a prendere visione delle istruzioni di installazione ed uso del prodotto, disponibili per il download

• Vendita del solo materiale destinata ad operatori del settore.
  Per privati vendita solo compresa installazione presso il nostro centro.
